ملحقات الكابلات ذات الانكماش البارد
ملحقات كابلات الانكماش البارد للجهد المتوسط
صُممت ملحقات كابلات الانكماش البارد للجهد المتوسط خصيصًا لوصلات وموصلات وأطراف كابلات الجهد المتوسط، مما يوفر عزلًا كهربائيًا موثوقًا، وحماية من الرطوبة، وتحكمًا متكاملًا في الإجهاد. مصنوعة من مواد مطاطية عالية الجودة، تضمن هذه الملحقات أداءً مستقرًا في التركيبات الداخلية والخارجية.
بفضل تصميمها سهل التركيب بدون أدوات، تتيح هذه الملحقات تركيبًا سريعًا ومتكررًا دون الحاجة إلى حرارة أو معدات خاصة. وهي متوافقة مع كابلات XLPE وPILC وEPR المعزولة، وتتوافق مع معايير IEC وIEEE والمعايير الصناعية ذات الصلة، مما يجعلها مناسبة لشبكات المرافق وأنظمة الطاقة الصناعية ومشاريع الطاقة المتجددة.
الرموز: تركيب بدون أدوات / IEC وIEEE / داخلي وخارجي
فئات الجهد: 1 كيلو فولت | 15 كيلو فولت | 20 كيلو فولت | 35 كيلو فولت
أنواع الكابلات: XLPE / PILC / EPR
فئات المنتجات
نظرة عامة على المنتج
- يتوفر المنتج بإصدارات أحادية النواة، وثنائية النواة، وثلاثية النواة، ورباعية النواة، وخماسية النواة، وقد تم استخدامه على نطاق واسع لإنهاءات كابلات الجهد المنخفض والوصلات الوسيطة.
- خاصية كراهية الماء السطحية الممتازة، مما يضمن حفاظ المنتج على مقاومة قوية للتلوث.
- حجم صغير، وزن خفيف، وأداء موثوق.
- نطاق التطبيق: يتميز المنتج بمقاومة ممتازة للبرودة والحرارة، مما يجعله مناسبًا بشكل خاص للبيئات المرتفعة والباردة والرطبة والمعرضة لرذاذ الملح والبيئات شديدة التلوث.
- لا يتطلب التركيب لهباً مكشوفاً، مما يجعله مثالياً للمناطق القابلة للاشتعال والانفجار مثل مواقع البترول والمواد الكيميائية والتعدين وحفر الأنفاق.
منتجات جديدة

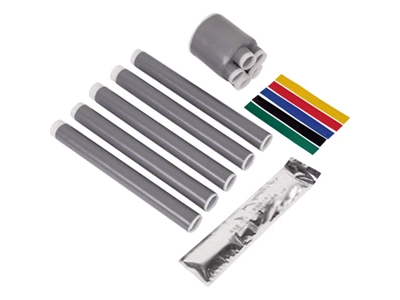

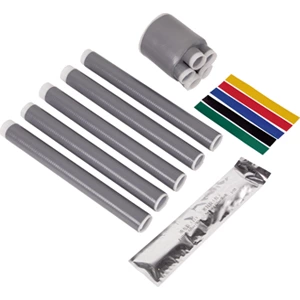

ملحقات كابلات الانكماش البارد 0.6/1 كيلو فولت
الميزات الرئيسية
- المعايير المرجعية : JB/T7829,JB/T 7830,
- جهد التحمل المتردد لمدة 5 دقائق : 8 كيلو فولت، بدون انهيار,
- اختبار دورات التسخين في الهواء : 4.5 كيلو فولت، دورات تسخين لمدة 8 ساعات على الأقل، 95-100 درجة مئوية لمدة ساعتين على الأقل، تبريد طبيعي لمدة 3 ساعات على الأقل، إجمالي 30 دورة تسخين,
- اختبار دورات التسخين تحت الماء : 4.5 كيلو فولت، دورات تسخين لمدة 8 ساعات على الأقل، 95-100 درجة مئوية لمدة ساعتين على الأقل، تبريد طبيعي لمدة 3 ساعات على الأقل، إجمالي 30 دورة تسخين,
- جهد التحمل للتيار المتردد : 7.2 كيلو فولت، 4 ساعات بدون انهيار,
مزاياك
- توصيل فائق الخفة وراحة استثنائية في التعامل بفضل نابض التلامس المُعدّ مسبقاً من المصنع
- إمكانية توصيل جميع أنواع الموصلات، سواء كانت صلبة أو مرنة، حتى دون استخدام أطراف توصيل (Ferrules)
- تحديد واضح لحالة توصيل الموصل (سواء بصرياً أو صوتياً)
- سهولة تحرير الموصلات وإعادة شد نابض التلامس باستخدام زر التشغيل البرتقالي اللون
- مُحسّن خصيصاً لعمليات التوصيل اليدوية والآلية

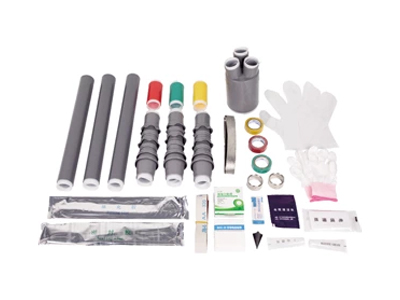

ملحقات كابلات الانكماش البارد 8.7/15 كيلو فولت
الميزات الرئيسية
- جهد التحمل بتردد القدرة : 39 كيلو فولت، 5 دقائق، بدون انهيار,
- اختبار التفريغ الجزئي : مقدار التفريغ الجزئي ≤ 10 بيكو كولوم عند 15 كيلو فولت,
- اختبار جهد الصدمة : 95 كيلو فولت، 10 نبضات موجبة و10 نبضات سالبة، لا يوجد انهيار,
- اختبار دورات الحمل بجهد ثابت (في الهواء) : 23 كيلو فولت، درجة حرارة الموصل 95-100 درجة مئوية، إجمالي 60 دورة، لا انهيار، لا وميض,
- اختبار الاستقرار الحراري (موصل بمساحة 185 مم²) : 23.4 كيلو أمبير، ثانيتان، مرتين، بدون أي ضرر مرئي,
- اختبار الاستقرار الديناميكي : 82.6 كيلو أمبير، ≥ 10 مللي ثانية، لا يوجد تلف مرئي,
- اختبار الرطوبة (داخلي) : 11 كيلو فولت، 300 ساعة، بدون انهيار، بدون وميض,
- اختبار الرذاذ الملحي (خارجي) : 11 كيلو فولت، 1000 ساعة، بدون انهيار، بدون وميض,
مزاياك
- توصيل فائق الخفة وراحة استثنائية في التعامل بفضل نابض التلامس المُعدّ مسبقاً من المصنع
- إمكانية توصيل جميع أنواع الموصلات، سواء كانت صلبة أو مرنة، حتى دون استخدام أطراف توصيل (Ferrules)
- تحديد واضح لحالة توصيل الموصل (سواء بصرياً أو صوتياً)
- سهولة تحرير الموصلات وإعادة شد نابض التلامس باستخدام زر التشغيل البرتقالي اللون
- مُحسّن خصيصاً لعمليات التوصيل اليدوية والآلية

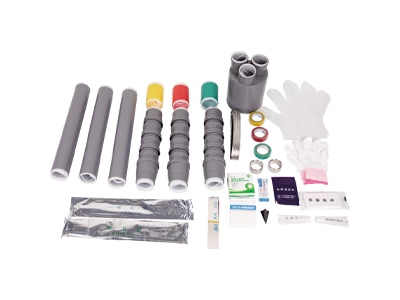

ملحقات كابلات الانكماش البارد 12/20 و18/20 كيلوفولت
الميزات الرئيسية
- جهد التحمل بتردد القدرة : 54 كيلو فولت، 5 دقائق، بدون انهيار,
- اختبار التفريغ الجزئي : مقدار التفريغ الجزئي ≤ 10 بيكو كولوم عند 20 كيلو فولت,
- اختبار جهد الصدمة : 125 كيلو فولت، 10 نبضات موجبة و10 نبضات سالبة، لا يحدث انهيار,
- اختبار دورات الحمل بجهد ثابت (في الهواء) : 35 كيلو فولت، درجة حرارة الموصل 95-100 درجة مئوية، إجمالي 60 دورة، لا انهيار، لا وميض,
- اختبار الاستقرار الحراري (موصل بمساحة 185 مم²) : 23.4 كيلو أمبير، ثانيتان، مرتين، بدون أي ضرر مرئي,
- اختبار الاستقرار الديناميكي : 82.6 كيلو أمبير، ≥ 10 مللي ثانية، لا يوجد تلف مرئي,
- اختبار الرطوبة (داخلي) : 15 كيلو فولت، 300 ساعة، بدون انهيار، بدون وميض,
- اختبار الرذاذ الملحي (خارجي) : 15 كيلو فولت، 1000 ساعة، بدون انهيار، بدون وميض,
مزاياك
- توصيل فائق الخفة وراحة استثنائية في التعامل بفضل نابض التلامس المُعدّ مسبقاً من المصنع
إمكانية توصيل جميع أنواع الموصلات، سواء كانت صلبة أو مرنة، حتى دون استخدام أطراف توصيل (Ferrules)
تحديد واضح لحالة توصيل الموصل (سواء بصرياً أو صوتياً)
سهولة تحرير الموصلات وإعادة شد نابض التلامس باستخدام زر التشغيل البرتقالي اللون
مُحسّن خصيصاً لعمليات التوصيل اليدوية والآلية
