كتل التوصيل

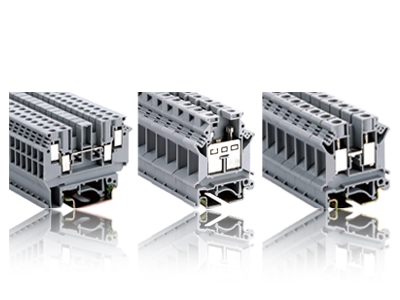

تعتمد سلسلة كتل التوصيل المخصصة للتركيب على قضبان DIN مبدأ "Reakdyn" للغلق الذاتي، وذلك لمنع ارتخاء البراغي وضمان تثبيتٍ مستقرٍ وعالي الضغط للموصلات. ونظراً لتصنيعها من سبيكة نحاسية عالية المتانة ومن النحاس الإلكتروليتي المطلي بالقصدير والنيكل، توفر هذه الأطراف توصيلاً كهربائياً ممتازاً، ومقاومةً فائقةً للتآكل، وموثوقيةً طويلة الأمد. كما أن الغلاف العازل المصنوع من مادة PA66 خالٍ من الهالوجين، ومقاوم للأشعة فوق البنفسجية، ويتميز بمتانةٍ عالية.
وقد صُممت أطراف التوصيل من طراز JHD5 خصيصاً للتطبيقات الصناعية؛ إذ تدعم توصيل الأسلاك المتعددة، وتستوعب موصلاتٍ بأحجامٍ تصل إلى 240 مم²، فضلاً عن أنها توفر تشغيلاً لا يتطلب أي صيانة.

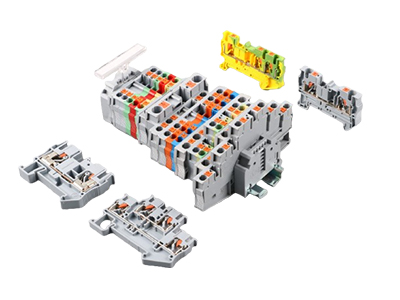

توفر كتل التوصيل المباشر ومتعددة المستويات العديد من المزايا الرئيسية:
- كفاءة استخدام المساحة: تتيح التصاميم متعددة المستويات توصيل الأسلاك بكثافة عالية في لوحات التحكم والعلب المدمجة.
- توصيل الأسلاك المباشر: توفر أنواع التوصيل المباشر توصيلات بسيطة ومضمنة لتوجيه الدوائر بشكل منظم.
- المرونة المعيارية: يمكن دمجها أو توسيعها أو إعادة تكوينها بسهولة مع تغير احتياجات النظام.
- وصلات موثوقة: يضمن التثبيت الآمن اتصالاً كهربائياً مستقراً ومقاومة للاهتزاز.
- تركيب موفر للوقت: تعمل خيارات التوصيل بالكهرباء أو بدون أدوات على تسريع عملية التجميع والصيانة.
- الفصل الواضح للدوائر: تساعد التخطيطات متعددة المستويات على فصل الإشارات والطاقة والأرضيات بصريًا وماديًا.
- تصميم آمن للمس: تعمل الهياكل المعزولة والأطراف المغطاة على تعزيز سلامة المشغل.
منتجات جديدة
JHD1-1.5C - كتلة طرفية مزدوجة المستوى
الميزات الرئيسية
- يكتب : كتلة طرفية مزدوجة المستوى,
- الجهد الاسمي : 500 فولت,
- التيار الاسمي : 16 أ,
- طريقة الاتصال : وصلة ضغط، المستوى الأول والثاني,
- المقطع العرضي المُقدَّر : 1.5 مم²,
- نوع التثبيت : DIN Rail (EN 60715),
- سكة متوافقة : NS 35/7,5, NS 35/15,
- مقطع عرضي : 0.14 مم² - 1.5 مم²,
- لون : رمادي,
مزاياك
- توصيل الأسلاك دون الحاجة لأدوات – اتصال مباشر بالدفع
- يوفر ما يصل إلى 50% من وقت التركيب
- تقنية تثبيت زنبركية قوية
- اتصال مقاوم للاهتزازات
- مناسب للأسلاك الصلبة والأسلاك ذات الأطراف المُعشقة (Ferruled)
- متوافق مع سكة DIN مقاس 35 مم (NS35)
- تصميم مدمج لتوصيلات الأسلاك عالية الكثافة
JHD1-2.5C - كتلة طرفية مزدوجة المستوى
الميزات الرئيسية
- يكتب : كتلة طرفية مزدوجة المستوى,
- الجهد الاسمي : 800 فولت,
- التيار الاسمي : 24 أ,
- طريقة الاتصال : وصلة ضغط، المستوى الأول والثاني,
- المقطع العرضي المُقدَّر : 2.5 مم²,
- نوع التثبيت : سكة DIN (EN 60715),
- سكة متوافقة : NS 35/7,5, NS 35/15,
- مقطع عرضي : 0.14 مم² - 4 مم²,
- لون : رمادي,
مزاياك
- توصيل الأسلاك دون الحاجة لأدوات – اتصال مباشر بالدفع
- يوفر ما يصل إلى 50% من وقت التركيب
- تقنية تثبيت زنبركية قوية
- اتصال مقاوم للاهتزازات
- مناسب للأسلاك الصلبة والأسلاك ذات الأطراف المُعشقة (Ferruled)
- متوافق مع سكة DIN مقاس 35 مم (NS35)
- تصميم مدمج لتوصيلات الأسلاك عالية الكثافة

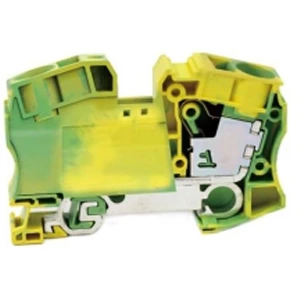

JHD1-35JD - طرف موصل الحماية
الميزات الرئيسية
- يكتب : كتلة طرفية موصل الحماية,
- عدد الاتصالات : 2,
- طريقة الاتصال : اتصال باور تيرن,
- المقطع العرضي المُقدَّر : 35 مم²,
- نوع التثبيت : سكة DIN (EN 60715),
- سكة متوافقة : NS 35/7,5, NS 35/15,
- مقطع عرضي : 2.5 مم² - 35 مم²,
- لون : أخضر مصفر,
مزاياك
- توصيل الأسلاك دون الحاجة لأدوات – اتصال مباشر بالدفع
- يوفر ما يصل إلى 50% من وقت التركيب
- تقنية تثبيت زنبركية قوية
- اتصال مقاوم للاهتزازات
- مناسب للأسلاك الصلبة والأسلاك ذات الأطراف المُعشقة (Ferruled)
- متوافق مع سكة DIN مقاس 35 مم (NS35)
- تصميم مدمج لتوصيلات الأسلاك عالية الكثافة

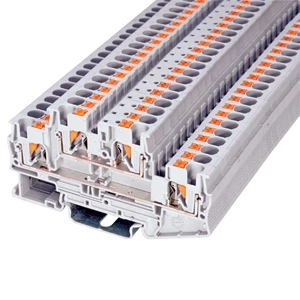

JHD1-4C - كتلة طرفية مزدوجة المستوى
الميزات الرئيسية
- يكتب : كتلة طرفية مزدوجة المستوى,
- الجهد الاسمي : 800 فولت,
- التيار الاسمي : 32 أ,
- طريقة الاتصال : وصلة ضغط، المستوى الأول والثاني,
- المقطع العرضي المُقدَّر : 4 مم²,
- نوع التثبيت : سكة DIN (EN 60715),
- سكة متوافقة : NS 35/7,5, NS 35/15,
- مقطع عرضي : 0.2 مم² - 6 مم²,
- لون : رمادي,
مزاياك
- توصيل الأسلاك دون الحاجة لأدوات – اتصال مباشر بالدفع
- يوفر ما يصل إلى 50% من وقت التركيب
- تقنية تثبيت زنبركية قوية
- اتصال مقاوم للاهتزازات
- مناسب للأسلاك الصلبة والأسلاك ذات الأطراف المُعشقة (Ferruled)
- متوافق مع سكة DIN مقاس 35 مم (NS35)
- تصميم مدمج لتوصيلات الأسلاك عالية الكثافة
JHD1-4RD - كتلة طرفية معيارية للفيوزات
الميزات الرئيسية
- يكتب : كتلة طرفية معيارية للصمامات,
- نوع المصهر : زجاج / سيراميك / ...G / 5 × 20,
- الجهد الاسمي : 500 فولت,
- التيار الاسمي : 6.3 أ,
- عدد الاتصالات : 1,
- طريقة الاتصال : وصلة ضغط,
- المقطع العرضي المُقدَّر : 4 مم²,
- نوع التثبيت : سكة DIN (EN 60715),
- سكة متوافقة : NS 35/7,5, NS 35/15,
- مقطع عرضي : 0.2 مم² - 6 مم²,
- لون : أسود,
مزاياك
- توصيل الأسلاك دون الحاجة لأدوات – اتصال مباشر بالدفع
- يوفر ما يصل إلى 50% من وقت التركيب
- تقنية تثبيت زنبركية قوية
- اتصال مقاوم للاهتزازات
- مناسب للأسلاك الصلبة والأسلاك ذات الأطراف المُعشقة (Ferruled)
- متوافق مع سكة DIN مقاس 35 مم (NS35)
- تصميم مدمج لتوصيلات الأسلاك عالية الكثافة

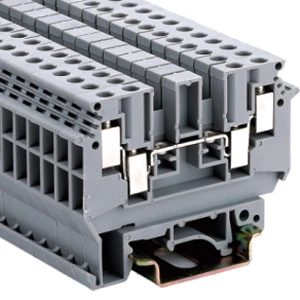

JHD5-4/2-2 - كتلة طرفية للتغذية
الميزات الرئيسية
- يكتب : كتلة طرفية للتغذية,
- الجهد الاسمي : 690 فولت,
- التيار الاسمي : 32 أ,
- عدد الاتصالات : 4,
- عدد الوظائف : 1,
- طريقة الاتصال : وصلة لولبية,
- المقطع العرضي المُقدَّر : 4 مم²,
- مقطع عرضي : 0.2 مم² - 6 مم²,
- لون : رمادي,
مزاياك
- توصيل فائق الخفة وراحة استثنائية في التعامل بفضل نابض التلامس المُعدّ مسبقاً من المصنع
- إمكانية توصيل جميع أنواع الموصلات، سواء كانت صلبة أو مرنة، حتى دون استخدام أطراف توصيل (Ferrules)
- تحديد واضح لحالة توصيل الموصل (سواء بصرياً أو صوتياً)
- سهولة تحرير الموصلات وإعادة شد نابض التلامس باستخدام زر التشغيل البرتقالي اللون
- مُحسّن خصيصاً لعمليات التوصيل اليدوية والآلية
