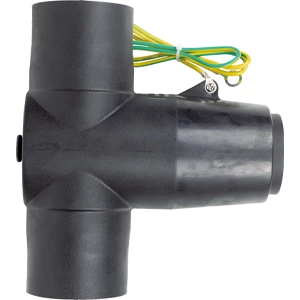

موصل قضيب التوصيل الجانبي للتوسع
- الجهد المُقدَّر:
- 15 كيلو فولت، 24 كيلو فولت
- التيار المقنن:
- 630 أ
- جهد التحمل المتردد لمدة 5 دقائق:
- 45 كيلو فولت، 65 كيلو فولت
- تفريغ جزئي:
- 15 كيلو فولت، Q ≤ 10 بيكو كولوم 24 كيلو فولت، Q ≤ 10 بيكو كولوم
- جهد تحمل الصدمة (10 مرات لكل قطبية):
- 95 كيلو فولت، 125 كيلو فولت
- مقاومة الشاشة:
- ≤5000 أوم
- المعايير المرجعية:
- GB/T8349,GB/T11022
- ارتفاع درجة الحرارة:
- ≤65 ألف
ميزات المنتج
● يُمكّن من إجراء توصيلات كهربائية بين خزائن مفاتيح كهربائية متعددة عن طريق الاتصال بالعوازل المخروطية داخل المفاتيح الكهربائية.
●جهد النظام: 8.7/15 كيلو فولت، 12/20 كيلو فولت
● التيار المقنن المستمر: 630 أمبير / 1250 أمبير
أبعاد الغلاف
 |
 |
 |
| عازل قضيب التوصيل المخروطي الداخلي | موصل قضيب التوصيل المخروطي الداخلي | قابس قضيب التوصيل المخروطي الداخلي |
البيانات الفنية
| الجهد المقنن | 15 كيلو فولت | 24 كيلو فولت | |
| التيار المقنن | 630 أ | 630 أ | |
| تحمل الجهد الكهربائي للتيار المتردد (5 دقائق) | 45 كيلو فولت | 65 كيلو فولت | |
| خروج جزئي | 15 كيلو فولت، Q ≤ 10 بيكو كولوم | 24 كيلو فولت، Q ≤ 10 بيكو كولوم | |
| جهد تحمل النبضات (± القطبية، 10 نبضات لكل منها) | 95 كيلو فولت | 125 كيلو فولت | |
| مقاومة الشاشة | ≤5000 أوم | ≤5000 أوم | |
| ارتفاع درجة الحرارة | ≤65 ألف | ≤65 ألف | |
| المعايير المرجعية: GB/T8349، GB/T11022 | |||
الأجزاء الرئيسية
| 1. موصل التوسيع الجانبي | 2. شحم السيليكون | 3. ورق التنظيف |
