كتل طرفية تمريرية، وكتل طرفية متعددة الموصلات، وكتل طرفية متعددة المستويات
صُممت كتل التوصيل (Terminal Blocks) من الأنواع النافذة، ومتعددة المستويات، ومتعددة الموصلات لتوفير حلول توصيل كهربائي تتسم بالكفاءة وتوفير المساحة في التطبيقات الصناعية.
وتتيح كتل التوصيل هذه ربط موصلين أو أكثر ضمن وحدة واحدة، مما يساعد على استغلال مساحة اللوحات الكهربائية على النحو الأمثل وتبسيط مخططات التوصيل.
وبفضل ما توفره من خيارات توصيل مرنة وأنظمة وسم واضحة، فإنها تضمن سهولة التركيب، وموثوقية التوصيلات، وتحسين مستوى التنظيم داخل لوحات التحكم والأنظمة الكهربائية.

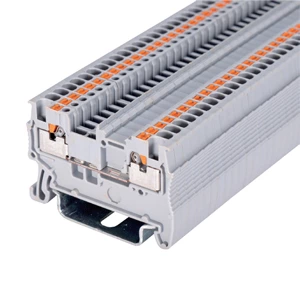

JHD1-1.5 - كتلة طرفية للتغذية
يكتب : كتلة طرفية للتغذية ,
الجهد الاسمي : 500 فولت ,
التيار الاسمي : 17.5 أمبير ,
عدد الاتصالات : 2 ,
طريقة الاتصال : وصلة ضغط ,
المقطع العرضي المُقدَّر : 1.5 مم² ,
نوع التثبيت : سكة DIN (EN 60715) ,
سكة متوافقة : NS 35/7,5, NS 35/15 ,
مقطع عرضي : 0.14 مم² - 1.5 مم² ,
لون : رمادي ,

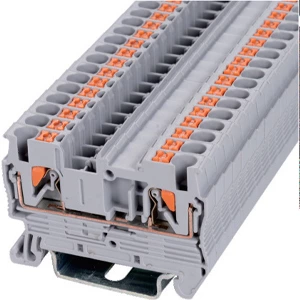

JHD1-2.5 - كتلة طرفية للتغذية
يكتب : كتلة طرفية للتغذية ,
الجهد الاسمي : 800 فولت ,
التيار الاسمي : 24 أ ,
عدد الاتصالات : 2 ,
عدد الوظائف : 1 ,
طريقة الاتصال : وصلة ضغط ,
المقطع العرضي المُقدَّر : 2.5 مم² ,
نوع التثبيت : سكة DIN (EN 60715) ,
سكة متوافقة : NS 35/7,5, NS 35/15 ,
مقطع عرضي : 0.14 مم² - 4 مم² ,
لون : رمادي ,

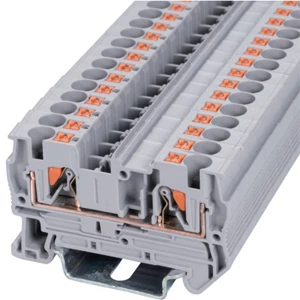

JHD1-4 - كتلة طرفية للتغذية
يكتب : كتلة طرفية للتغذية ,
الجهد الاسمي : 800 فولت ,
التيار الاسمي : 32 أ ,
عدد الاتصالات : 2 ,
عدد الوظائف : 1 ,
طريقة الاتصال : وصلة ضغط ,
المقطع العرضي المُقدَّر : 4 مم² ,
نوع التثبيت : سكة DIN (EN 60715) ,
سكة متوافقة : NS 35/7,5, NS 35/15 ,
مقطع عرضي : 0.2 مم² - 6 مم² ,
لون : رمادي ,

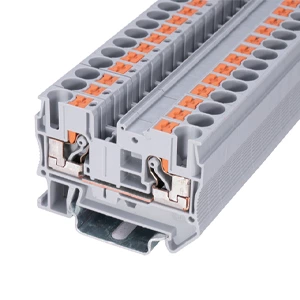

JHD1-6 - كتلة طرفية للتغذية
يكتب : كتلة طرفية للتغذية ,
الجهد الاسمي : 1000 فولت ,
التيار الاسمي : 41 أ ,
عدد الاتصالات : 2 ,
عدد الوظائف : 1 ,
طريقة الاتصال : وصلة ضغط ,
المقطع العرضي المُقدَّر : 6 مم² ,
نوع التثبيت : سكة DIN (EN 60715) ,
سكة متوافقة : NS 35/7,5, NS 35/15 ,
مقطع عرضي : 0.5 مم² - 10 مم² ,
لون : رمادي ,

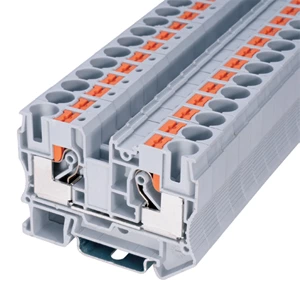

JHD1-10 - كتلة طرفية للتغذية
يكتب : كتلة طرفية للتغذية ,
الجهد الاسمي : 1000 فولت ,
التيار الاسمي : 57 أ ,
عدد الاتصالات : 2 ,
المقطع العرضي المُقدَّر : 10 مم² ,
نوع التثبيت : سكة DIN (EN 60715) ,
سكة متوافقة : NS 35/7,5, NS 35/15 ,
مقطع عرضي : 0.5 مم² - 16 مم² ,
لون : رمادي ,
JHD1-16 - كتلة طرفية للتغذية
يكتب : كتلة طرفية للتغذية ,
الجهد الاسمي : 1000 فولت ,
التيار الاسمي : 76 أ ,
عدد الاتصالات : 2 ,
طريقة الاتصال : وصلة ضغط ,
المقطع العرضي المُقدَّر : 16 مم² ,
نوع التثبيت : سكة DIN (EN 60715) ,
سكة متوافقة : NS 35/7,5, NS 35/15 ,
مقطع عرضي : 0.5 مم² - 25 مم² ,
لون : رمادي ,
JHD1-1.5/1-2 - كتلة طرفية للتغذية
يكتب : كتلة طرفية متعددة الموصلات ,
الجهد الاسمي : 500 فولت ,
التيار الاسمي : 17.5 أمبير ,
عدد الاتصالات : 3 ,
طريقة الاتصال : وصلة ضغط ,
المقطع العرضي المُقدَّر : 1.5 مم² ,
نوع التثبيت : سكة DIN (EN 60715) ,
سكة متوافقة : NS 35/7,5, NS 35/15 ,
مقطع عرضي : 0.14 مم² - 1.5 مم² ,
لون : رمادي ,

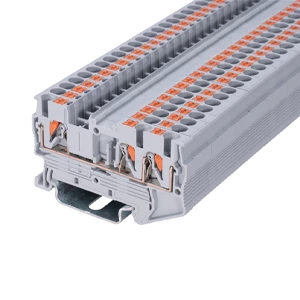

JHD1-2.5/1-2 - كتلة طرفية للتغذية
يكتب : كتلة طرفية متعددة الموصلات ,
الجهد الاسمي : 800 فولت ,
التيار الاسمي : 24 أ ,
عدد الاتصالات : 3 ,
طريقة الاتصال : وصلة ضغط ,
المقطع العرضي المُقدَّر : 2.5 مم² ,
نوع التثبيت : سكة DIN (EN 60715) ,
سكة متوافقة : NS 35/7,5, NS 35/15 ,
مقطع عرضي : 0.14 مم² - 4 مم² ,
لون : رمادي ,

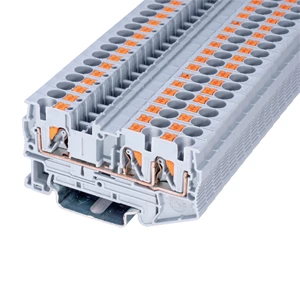

JHD1-4/1-2 - كتلة طرفية للتغذية
يكتب : كتلة طرفية متعددة الموصلات ,
الجهد الاسمي : 800 فولت ,
التيار الاسمي : 32 أ ,
عدد الاتصالات : 3 ,
طريقة الاتصال : وصلة ضغط ,
المقطع العرضي المُقدَّر : 4 مم² ,
نوع التثبيت : سكة DIN (EN 60715) ,
سكة متوافقة : NS 35/7,5, NS 35/15 ,
مقطع عرضي : 0.2 مم² - 6 مم² ,
لون : رمادي ,
JHD1-1.5/2-2 - كتلة طرفية للتغذية
يكتب : كتلة طرفية متعددة الموصلات ,
الجهد الاسمي : 500 فولت ,
التيار الاسمي : 17.5 أمبير ,
عدد الاتصالات : 4 ,
طريقة الاتصال : وصلة ضغط ,
المقطع العرضي المُقدَّر : 1.5 مم² ,
نوع التثبيت : سكة DIN (EN 60715) ,
سكة متوافقة : NS 35/7,5, NS 35/15 ,
مقطع عرضي : 0.14 مم² - 1.5 مم² ,
لون : رمادي ,

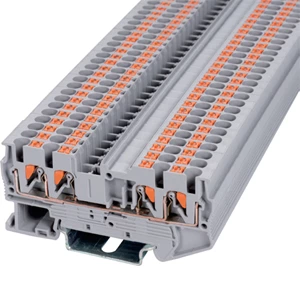

JHD1-2.5/2-2 - كتلة طرفية للتغذية
يكتب : كتلة طرفية متعددة الموصلات ,
الجهد الاسمي : 800 فولت ,
التيار الاسمي : 24 أ ,
عدد الاتصالات : 4 ,
طريقة الاتصال : وصلة ضغط ,
المقطع العرضي المُقدَّر : 2.5 مم² ,
نوع التثبيت : سكة DIN (EN 60715) ,
سكة متوافقة : NS 35/7,5, NS 35/15 ,
مقطع عرضي : 0.14 مم² - 4 مم² ,
لون : رمادي ,

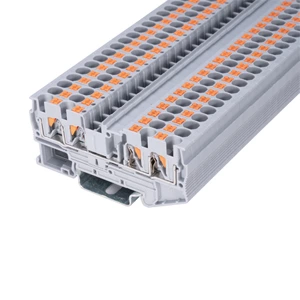

JHD1-4/2-2 - كتلة طرفية للتغذية
يكتب : كتلة طرفية متعددة الموصلات ,
الجهد الاسمي : 800 فولت ,
التيار الاسمي : 32 أ ,
عدد الاتصالات : 4 ,
طريقة الاتصال : وصلة ضغط ,
المقطع العرضي المُقدَّر : 4 مم² ,
نوع التثبيت : سكة DIN (EN 60715) ,
سكة متوافقة : NS 35/7,5, NS 35/15 ,
مقطع عرضي : 0.2 مم² - 6 مم² ,
لون : رمادي ,
JHD1-6/2-2 - كتلة طرفية للتغذية
يكتب : كتلة طرفية متعددة الموصلات ,
الجهد الاسمي : 1000 فولت ,
التيار الاسمي : 41 أ ,
عدد الاتصالات : 4 ,
طريقة الاتصال : وصلة ضغط ,
المقطع العرضي المُقدَّر : 6 مم² ,
نوع التثبيت : سكة DIN (EN 60715) ,
سكة متوافقة : NS 35/7,5, NS 35/15 ,
مقطع عرضي : 0.5 مم² - 10 مم² ,
لون : رمادي ,
JHD1-1.5C - كتلة طرفية مزدوجة المستوى
يكتب : كتلة طرفية مزدوجة المستوى ,
الجهد الاسمي : 500 فولت ,
التيار الاسمي : 16 أ ,
طريقة الاتصال : وصلة ضغط، المستوى الأول والثاني ,
المقطع العرضي المُقدَّر : 1.5 مم² ,
نوع التثبيت : DIN Rail (EN 60715) ,
سكة متوافقة : NS 35/7,5, NS 35/15 ,
مقطع عرضي : 0.14 مم² - 1.5 مم² ,
لون : رمادي ,
JHD1-2.5C - كتلة طرفية مزدوجة المستوى
يكتب : كتلة طرفية مزدوجة المستوى ,
الجهد الاسمي : 800 فولت ,
التيار الاسمي : 24 أ ,
طريقة الاتصال : وصلة ضغط، المستوى الأول والثاني ,
المقطع العرضي المُقدَّر : 2.5 مم² ,
نوع التثبيت : سكة DIN (EN 60715) ,
سكة متوافقة : NS 35/7,5, NS 35/15 ,
مقطع عرضي : 0.14 مم² - 4 مم² ,
لون : رمادي ,
JHD1-4C - كتلة طرفية مزدوجة المستوى
يكتب : كتلة طرفية مزدوجة المستوى ,
الجهد الاسمي : 800 فولت ,
التيار الاسمي : 32 أ ,
طريقة الاتصال : وصلة ضغط، المستوى الأول والثاني ,
المقطع العرضي المُقدَّر : 4 مم² ,
نوع التثبيت : سكة DIN (EN 60715) ,
سكة متوافقة : NS 35/7,5, NS 35/15 ,
مقطع عرضي : 0.2 مم² - 6 مم² ,
لون : رمادي ,
