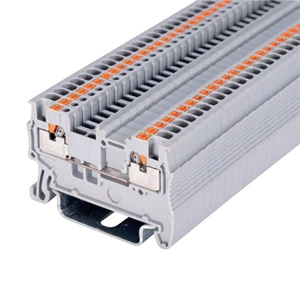

JHD1-2.5 - كتلة طرفية للتغذية
- يكتب:
- كتلة طرفية للتغذية
- الجهد الاسمي:
- 800 فولت
- التيار الاسمي:
- 24 أ
- عدد الاتصالات:
- 2
- عدد الوظائف:
- 1
- طريقة الاتصال:
- وصلة ضغط
- المقطع العرضي المُقدَّر:
- 2.5 مم²
- نوع التثبيت:
- سكة DIN (EN 60715)
- سكة متوافقة:
- NS 35/7,5, NS 35/15
- مقطع عرضي:
- 0.14 مم² - 4 مم²
- لون:
- رمادي
| مخطط الأسلاك |  |
||
| السُمك / العرض / الارتفاع (مم) | 5.2×48.8×35.3 | ||
| المعايير الفنية | |||
| البيانات المصنفة | الجهد (فولت) | 800 | |
| التيار (أ) | 24 | ||
| المقطع العرضي (مم²) | 2.5 | ||
| مجموعة أدوات التجعيد | سلك صلب (مم²) | 0.2-4 | |
| سلك مرن (مم²) | 0.2-2.5 | ||
| مادة عازلة | بنسلفانيا | ||
| تصنيف مقاومة اللهب UL-94 | V0 | ||
| طول التعرية (مم) | 10 | ||
| قم بتركيب قضبان التوجيه | TH35-7.5/TH35-15 | ||
| نموذج | |||
| لوحة تقسيم | جي |  |
|
| جسر التوصيل | 2P | FBS 2-5 |  |
| 3P | FBS 3-5 | ||
| 4P | FBS 4-5 | ||
| 5P | FBS 5-5 | ||
| 10 بنسات | FBS 10-5 | ||
| شريط علامات | فارغ | ZB5 |  |
| الطباعة الأفقية | ZB5 |  |
|
| الطباعة العمودية | ZB5 |  |
|
| أبعاد |  |
||
