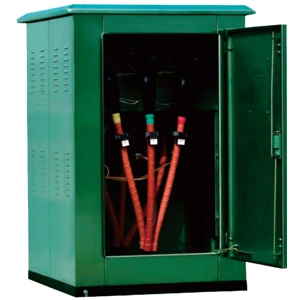

صندوق توزيع كابلات 12 كيلو فولت

نظرة عامة على المنتج

يُستخدم صندوق توزيع الكابلات الأوروبي على نطاق واسع في أنظمة توزيع الطاقة القائمة على الكابلات في السنوات الأخيرة. تشمل ميزاته الرئيسية تصميم باب مزدوج الجوانب واستخدام جلبات جدارية كقضبان توصيل. يوفر هذا التصميم هيكلاً مدمجاً، وترتيباً أنيقاً للكابلات، ويُغني عن الحاجة إلى تقاطعات واسعة النطاق للكابلات ثلاثية النواة، مما يوفر مزايا كبيرة في التركيب.

تتوافق موصلات الكابلات المستخدمة مع معايير DIN 47636. ويعتمد النظام عادةً على موصلات كابلات من النوع الملولب ذات تيار مقنن 630 أمبير، مما يضمن توصيلات كهربائية موثوقة وآمنة.

وصف النموذج

شروط الاستخدام

◆ درجة الحرارة المحيطة: الحد الأقصى +40 درجة مئوية، الحد الأدنى -30 درجة مئوية؛

◆ سرعة الرياح: ما يعادل 34 م/ث (لا تتجاوز 700 باسكال)؛

◆ الرطوبة: متوسط ​​الرطوبة النسبية اليومية ≤95%، متوسط ​​الرطوبة النسبية الشهرية ≤95%؛

◆ مقاومة الزلازل: التسارع الأفقي ≤0.4 م/ث²، التسارع الرأسي ≤0.15 م/ث²؛

◆ ميل موقع التركيب: لا يزيد عن 3 درجات؛

◆ بيئة التركيب: يجب ألا يكون الهواء المحيط ملوثًا بشكل واضح بالغازات المسببة للتآكل أو القابلة للاشتعال، والأبخرة، وما إلى ذلك، ويجب أن يكون موقع التركيب خاليًا من الاهتزازات الشديدة؛

◆ ملاحظة: إذا كان سيتم استخدام هذا المنتج بما يتجاوز الشروط المذكورة أعلاه، فيرجى استشارة شركتنا.

ملحقات موصل كابل قابل للمس من النوع DFW12/630AB-□

مواصفات المنتج

الفحص والاختبار قبل التركيب

◆ يجب أن يخضع صندوق توزيع الكابلات للفحص والاختبار التاليين قبل التركيب والتشغيل:

◇ اختبار تحمل الجهد:

عند فصل التيار الكهربائي، قم بتطبيق جهد بتردد الطاقة 45 كيلو فولت لمدة دقيقة واحدة. لا ينبغي أن يحدث أي انهيار أو وميض.

ملاحظة: قبل الاختبار، افصل أسلاك العرض المباشر وقم بتوصيل خط الإخراج الخاص بالعازل أو المستشعر الداعم. لا تستخدم مانعات الصواعق المصنوعة من أكسيد الزنك أثناء الاختبار.

◇ فحص العرض المباشر:

عند زيادة الجهد إلى 5 كيلو فولت، يجب أن يضيء مؤشر الضوء. وعند زيادته إلى 10 كيلو فولت، يجب أن يكون مؤشر الضوء ساطعًا.

◆ قاعدة التثبيت

◇ قبل تركيب صندوق التوزيع، يجب على المستخدم تجهيز خندق الكابلات مسبقًا.

◇ يجب تصنيع قاعدة تركيب صندوق توصيل الكابلات من الفولاذ الملحوم وتثبيتها مسبقًا على أساس مسطح.

هيكل تركيب صناديق الفروع الأوروبية

صندوق فرعي من النوع الأوروبي – مخطط التوصيل

نموذج	مخطط الأسلاك	الترتيب الداخلي	أبعاد
DFW10-2			580×550×950
DFW10-3			700×550×950
DFW10-4			820×550×950
DFW10-5			940×550×950
DFW10-6			1060×550×950
DFW10-7			1180×550×950
DFW10-8			820×650×1000
DFW10-9			940×650×1000

ملاحظة: يمكن توسيع صندوق الفرع أو تقليصه حسب الحاجة، ويمكن دفن الغلاف الخارجي مباشرة في خندق الكابل.
