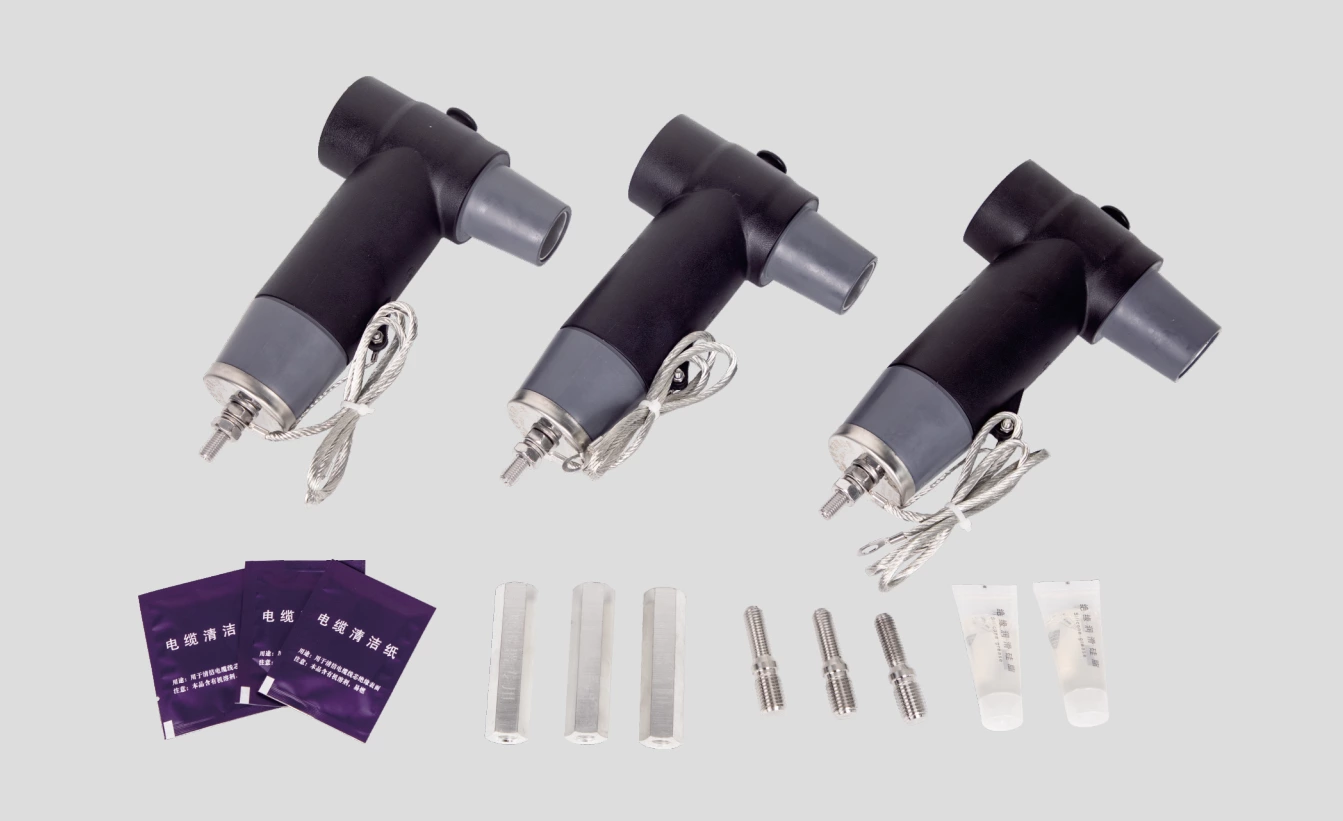

مانع الصواعق الخلفي المحمي بجهد 15 كيلو فولت
- الجهد المُقدَّر:
- 10,13,17
- تيار التفريغ الاسمي:
- 5
- جهد النظام:
- 6,10,15
- جهد التشغيل المستمر:
- 8,10.4,13.6
- جهد مرجعي مستمر 1 مللي أمبير:
- 14.4,15,19.3,24,25
- تحمل نبضات التيار العالي:
- 65
- الجهد المتبقي عند نبضة تيار حادة:
- 31,34.5,41.3,51.8,57.5
- الجهد المتبقي عند النبضة البرقية:
- 27,30,36,45,50
- الجهد المتبقي عند نبضة التبديل:
- 23,25.6,30.7,35,42.5
- قدرة تحمل نبضات التيار طويلة الأمد:
- 75,100,150
ميزات المنتج
هذا مانع الصواعق ذو التصميم الأوروبي، والمثبت في الخلف، يتصل بموصلات أمامية أو خلفية، موفرًا حماية من الجهد الزائد للأجهزة الكهربائية. يتميز صمام أكسيد الزنك المدمج بخصائص غير خطية ممتازة، تشمل انخفاض الجهد المتبقي، وسعة تيار عالية، وسرعة استجابة فائقة، وكبح فعال لتجاوزات الجهد. كما يوفر حماية موثوقة ضد الصواعق وارتفاعات الجهد الناتجة عن عمليات التبديل.
البيانات الفنية
| غرض | وحدة | GHD-6BLQ-10/27 | GHD-6BLQ-10/30 | GHD-10BLQ-13/36 | GHD-15BLQ-17/45 | GHD-15BLQ-17/50 |
| تيار التفريغ الاسمي | ka | 5 | 5 | 5 | 5 | 5 |
| الجهد الاسمي للنظام | كيلو فولت | 6 | 6 | 10 | 15 | 15 |
| الجهد المقنن (Ur) | كيلو فولت | 10 | 10 | 13 | 17 | 17 |
| جهد التشغيل المستمر (Uc) | كيلو فولت | 8 | 8 | 10.4 | 13.6 | 13.6 |
| جهد مرجعي للتيار المستمر (1 مللي أمبير) | ≥ كيلو فولت | 14.4 | 15 | 19.3 | 24 | 25 |
| الجهد المتبقي عند نبضة تيار حادة | ≤ كيلو فولت | 31 | 34.5 | 41.3 | 51.8 | 57.5 |
| الجهد المتبقي عند نبضة البرق | ≤ كيلو فولت | 27 | 30 | 36 | 45 | 50 |
| الجهد المتبقي عند نبضة التبديل | ≤ كيلو فولت | 23 | 25.6 | 30.7 | 35 | 42.5 |
| قدرة تحمل نبضات التيار طويلة الأمد | أ | 150 | 75 | 150 | 150 | 100 |
| قدرة تحمل عالية للنبضات التيار | ka | 65 | 65 | 65 | 65 | 65 |

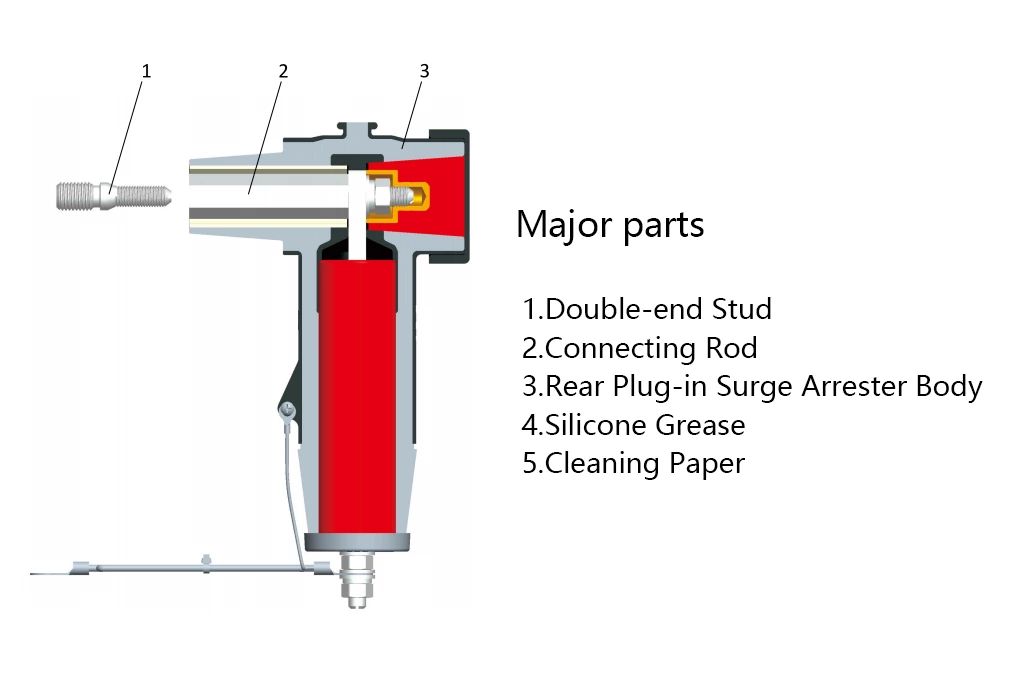

رسم توضيحي لملحقات المنتج
