موصل كابل أمامي 26/35 كيلو فولت، 630 أمبير
- الجهد المُقدَّر:
- 35 كيلو فولت
- التيار المقنن:
- 630 أ
- جهد التحمل المتردد لمدة 5 دقائق:
- 117 كيلو فولت
- تفريغ جزئي:
- 45 كيلو فولت، ≤10 بيكو كولوم
- جهد تحمل الصدمة (10 مرات لكل قطبية):
- 200 كيلو فولت
- مقاومة الشاشة:
- ≤5000 أوم
- المعايير المرجعية:
- GB/T 12706.4、IEC 60502-4
ميزات المنتج
يتصل موصل الكابل الأمامي 630 أمبير مباشرة بجلبات الإدخال والإخراج الخاصة بلوحة المفاتيح وجلبات صناديق توزيع الكابلات، مما يوفر دوائر معزولة وآمنة تمامًا للوحة المفاتيح وصناديق توزيع الكابلات.
أثناء عملية التوصيل الأمامي، يُثبّت الكابل بمسامير في قاعدة جلبة لوحة المفاتيح الكهربائية؛ ويمكن إحكام غلق الطرف الخلفي مباشرةً بعازل أو تمديده للتوصيل بمانع الصواعق الخلفي. باستخدام تقنية الحقن المتقدمة، تحتوي الطبقة الخارجية على طبقة شبه موصلة تعمل كدرع، وهي آمنة للمس، وتضمن السلامة الشخصية. يعمل هيكل مخروط الإجهاد الفريد على توزيع إجهاد المجال الكهربائي بفعالية، ويعالج مشكلات إجهاد المجال الكهربائي عند نقطة قطع طبقة حماية الكابل. يوفر الكابل قابلية التوسيع، وسهولة الفك والتركيب، مما يتيح توصيلات كابلات من النوع T، وهو محكم الإغلاق تمامًا، ومعزول تمامًا، ومحمي تمامًا، ولا يحتاج إلى صيانة، ومقاوم للغمر، ومقاوم للتلوث.
البيانات الفنية
| الجهد المقنن | 35 كيلو فولت | ||
| التيار المقنن | 630 أ | ||
| يتحمل جهد التيار المتردد لمدة 5 دقائق | 117 كيلو فولت | ||
| خروج جزئي | 45 كيلو فولت، ≤10 بيكو كولوم | ||
| جهد تحمل النبضة (10 أضعاف لكل قطبية) | 200 كيلو فولت | ||
| مقاومة الشاشة | ≤5000 أوم | ||
| المعايير المرجعية: GB/T 12706.4، IEC 60502-4 | |||
اختيار الموديلات
| نموذج المنتج | مساحة المقطع العرضي الاسمية (مم²) | كابل بمستوى جهد 26/35 كيلو فولت، القطر الخارجي للعزل (مم²) | ||
| GHD-35/630A-QC-35 | 35 | 29 | ||
| GHD-35/630A-QC-50 | 50 | 31 | ||
| GHD-35/630A-QC-70 | 70 | 32.6 | ||
| GHD-35/630A-QC-95 | 95 | 34.2 | ||
| GHD-35/630A-QC-120 | 120 | 35.6 | ||
| GHD-35/630A-QC-150 | 150 | 37.2 | ||
| GHD-35/630A-QC-185 | 185 | 38.7 | ||
| GHD-35/630A-QC-240 | 240 | 41.1 | ||
| GHD-35/630A-QC-300 | 300 | 43.2 | ||
| GHD-35/630A-QC-400 | 400 | 46.6 | ||
| GHD-35/630A-QC-500 | 500 | 49.2 | ||

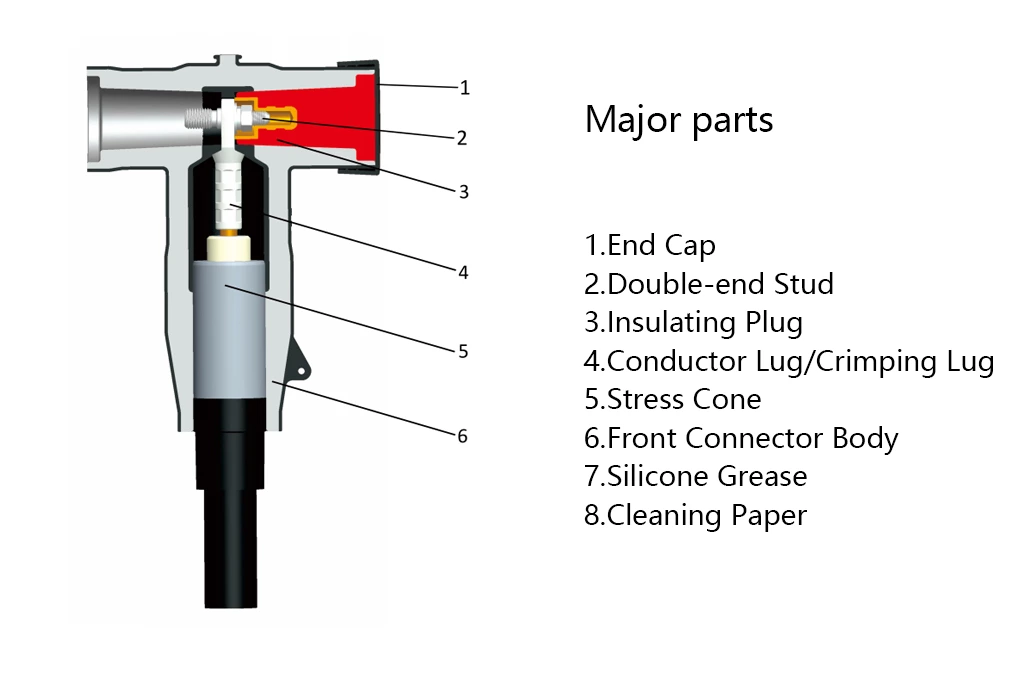

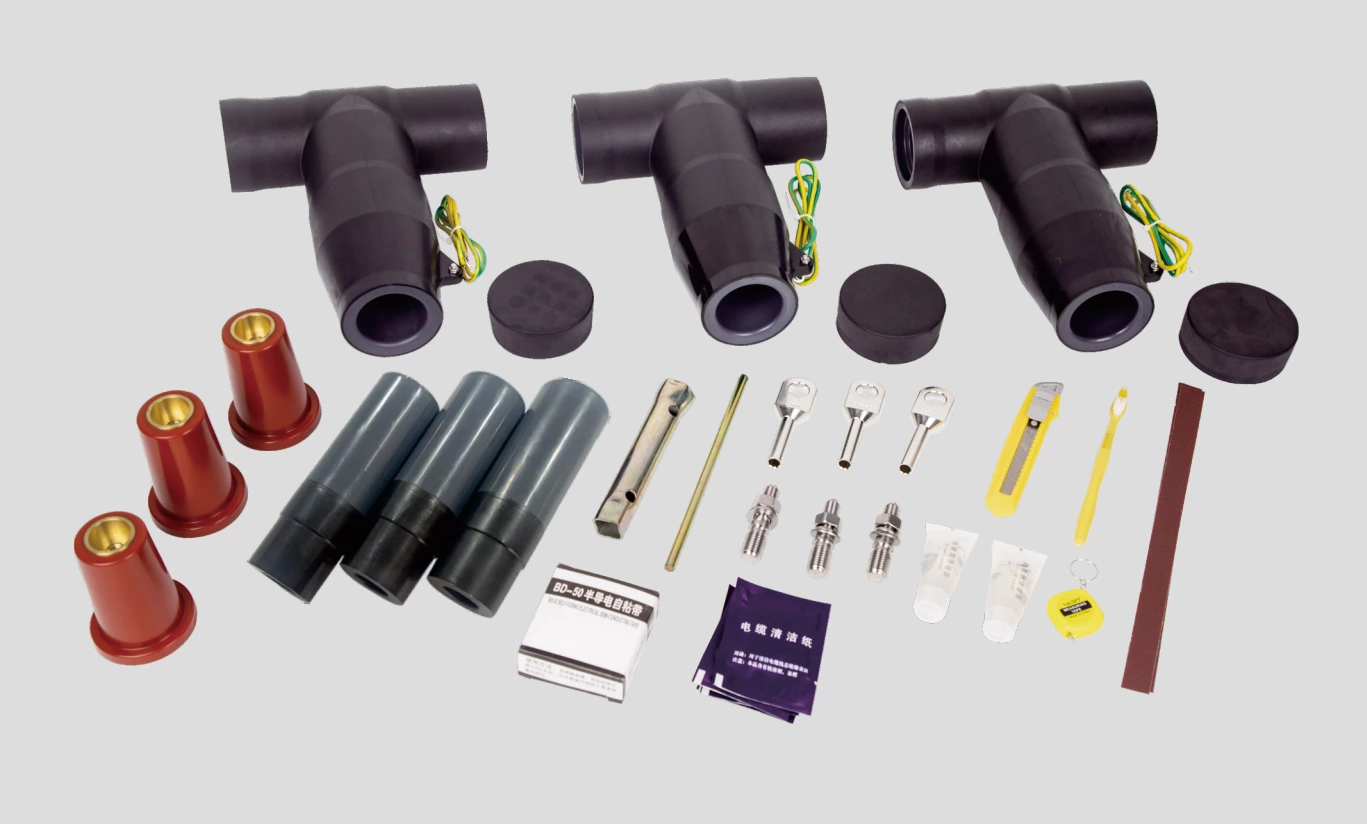

رسم توضيحي لملحقات المنتج
