موصل كابل خلفي 26/35 كيلو فولت، 630 أمبير
- الجهد المُقدَّر:
- 35 كيلو فولت
- التيار المقنن:
- 630 أ
- جهد التحمل المتردد لمدة 5 دقائق:
- 117 كيلو فولت
- تفريغ جزئي:
- 45 كيلو فولت، ≤10 بيكو كولوم
- جهد تحمل الصدمة (10 مرات لكل قطبية):
- 200 كيلو فولت
- مقاومة الشاشة:
- ≤5000 أوم
- المعايير المرجعية:
- GB/T 12706.4、IEC 60502-4
ميزات المنتج
يُستخدم موصل الكابل الخلفي 630 أمبير مع موصل الكابل الأمامي. يوفر هذا الموصل تفرعات لدوائر 630 أمبير، ولكنه لا يمكن توصيله مباشرةً بمنتجات أخرى مثل البطانات. يمكن إحكام غلق طرفه الخلفي بعازل أو تمديده لتوصيل موصل كابل خلفي آخر ومانع صواعق خلفي.
باستخدام تقنية الحقن الخلفي المتقدمة، تتميز الطبقة الخارجية بطبقة حماية شبه موصلة آمنة للمس، مما يضمن السلامة الشخصية. يعمل هيكل مخروط الضغط الفريد على تبديد إجهاد المجال الكهربائي بكفاءة، مما يحل مشكلات إجهاد المجال الكهربائي عند نقطة قطع طبقة حماية الكابل. يوفر هذا المنتج قابلية التوسيع، وسهولة التركيب والإزالة، ويتيح توصيلات كابلات من النوع T. المنتج محكم الإغلاق تمامًا، ومعزول تمامًا، ومحمي تمامًا، ولا يحتاج إلى صيانة، ومقاوم للغمر، ومقاوم للتلوث.
البيانات الفنية
| الجهد المقنن | 35 كيلو فولت | ||
| التيار المقنن | 630 أ | ||
| يتحمل جهد التيار المتردد لمدة 5 دقائق | 117 كيلو فولت | ||
| خروج جزئي | 45 كيلو فولت، ≤10 بيكو كولوم | ||
| جهد تحمل النبضة (10 أضعاف لكل قطبية) | 200 كيلو فولت | ||
| مقاومة الشاشة | ≤5000 أوم | ||
| المعايير المرجعية: GB/T 12706.4، IEC 60502-4 | |||
اختيار الموديلات
| نموذج المنتج | مساحة المقطع العرضي الاسمية (مم²) | كابل بمستوى جهد 26/35 كيلو فولت، القطر الخارجي للعزل (مم²) | ||
| GHD-35/630A-HC-35 | 35 | 29 | ||
| GHD-35/630A-HC-50 | 50 | 31 | ||
| GHD-35/630A-HC-70 | 70 | 32.6 | ||
| GHD-35/630A-HC-95 | 95 | 34.2 | ||
| GHD-35/630A-HC-120 | 120 | 35.6 | ||
| GHD-35/630A-HC-150 | 150 | 37.2 | ||
| GHD-35/630A-HC-185 | 185 | 38.7 | ||
| GHD-35/630A-HC-240 | 240 | 41.1 | ||
| GHD-35/630A-HC-300 | 300 | 43.2 | ||
| GHD-35/630A-HC-400 | 400 | 46.6 | ||
| GHD-35/630A-HC-500 | 500 | 49.2 | ||

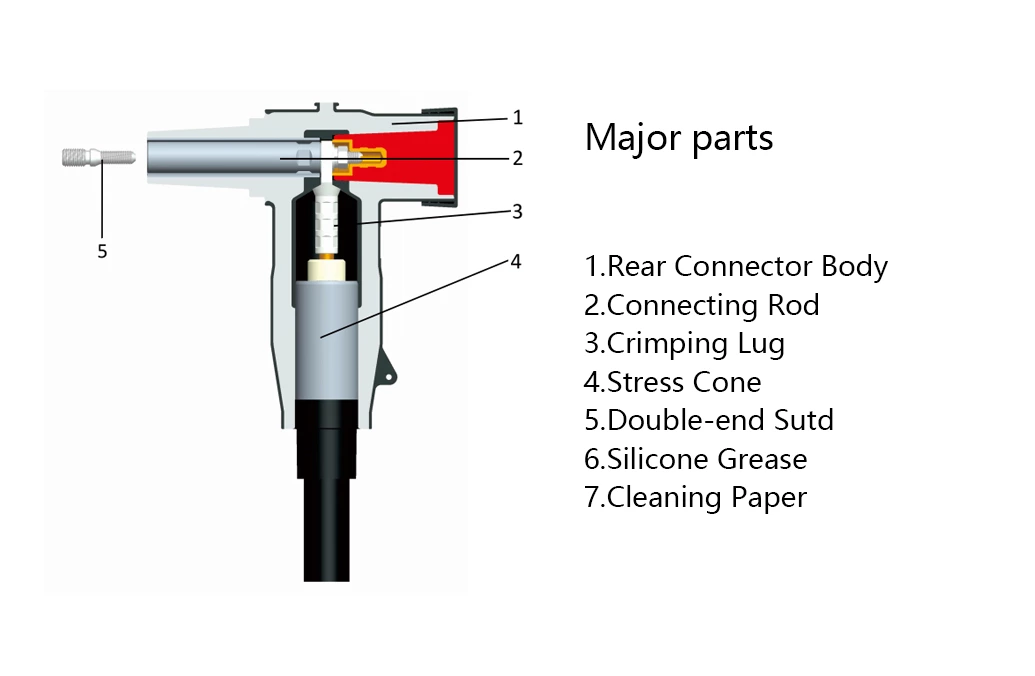

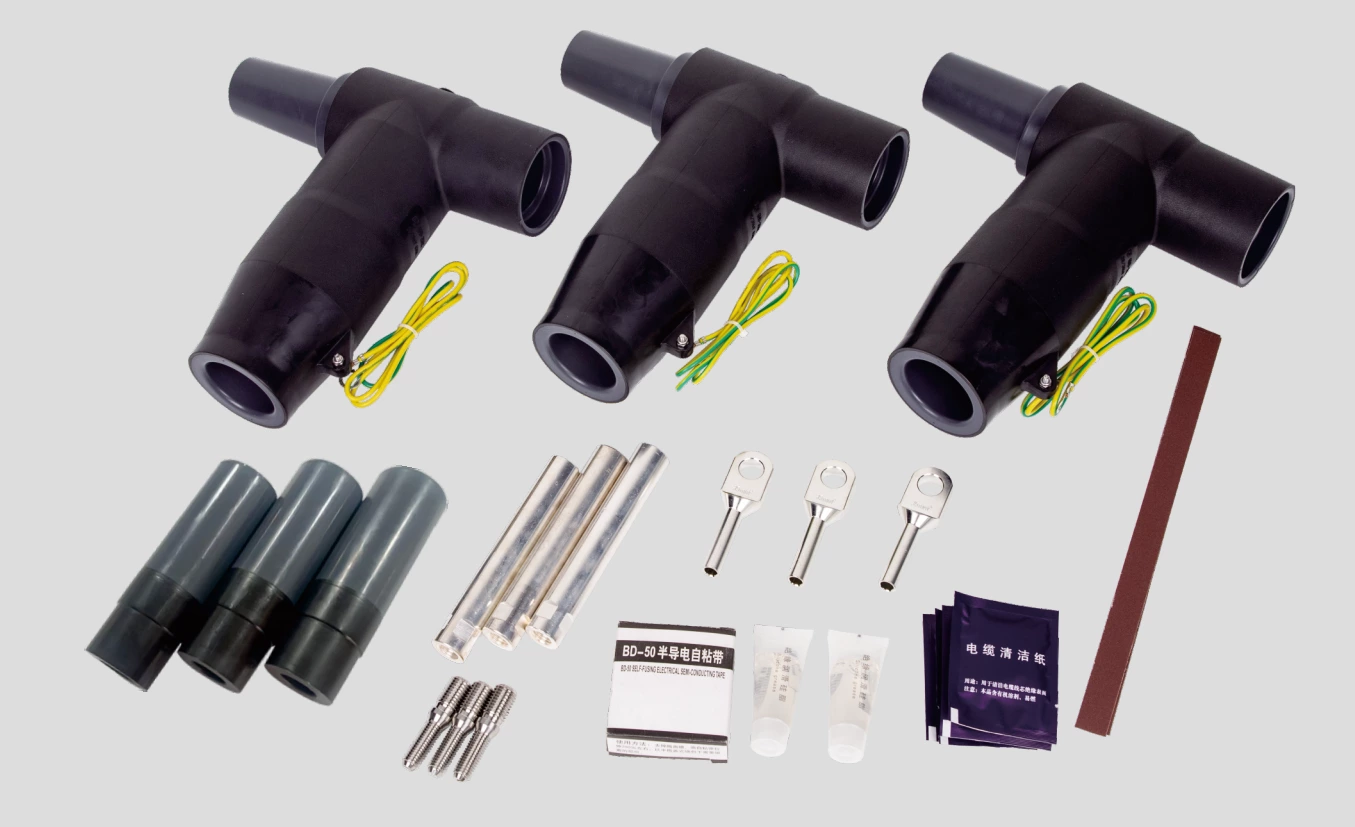

رسم توضيحي لملحقات المنتج
