8.7/15 كيلو فولت، 630 أمبير موصل كابل خلفي
- الجهد المُقدَّر:
- 15 كيلو فولت
- التيار المقنن:
- 630 أ
- جهد التحمل المتردد لمدة 5 دقائق:
- 39 كيلو فولت
- تفريغ جزئي:
- 15 كيلو فولت، Q ≤ 10 بيكو كولوم
- جهد تحمل الصدمة (10 مرات لكل قطبية):
- 95 كيلو فولت
- مقاومة الشاشة:
- ≤5000 أوم
- المعايير المرجعية:
- GB/T 12706.4、IEC 60502-4
ميزات المنتج
يُستخدم موصل الكابل الخلفي 630 أمبير مع موصل الكابل الأمامي. يوفر هذا الموصل تفرعات لدوائر 630 أمبير، ولكنه لا يمكن توصيله مباشرةً بمنتجات أخرى مثل البطانات. يمكن إحكام غلق طرفه الخلفي بعازل أو تمديده لتوصيل موصل كابل خلفي آخر ومانع صواعق خلفي.
باستخدام تقنية الحقن الخلفي المتقدمة، تتميز الطبقة الخارجية بطبقة حماية شبه موصلة آمنة للمس، مما يضمن السلامة الشخصية. يعمل هيكل مخروط الضغط الفريد على تبديد إجهاد المجال الكهربائي بكفاءة، مما يحل مشكلات إجهاد المجال الكهربائي عند نقطة قطع طبقة حماية الكابل. يوفر هذا المنتج قابلية التوسيع، وسهولة التركيب والإزالة، ويتيح توصيلات كابلات من النوع T. المنتج محكم الإغلاق تمامًا، ومعزول تمامًا، ومحمي تمامًا، ولا يحتاج إلى صيانة، ومقاوم للغمر، ومقاوم للتلوث.
البيانات الفنية
| الجهد المقنن | 15 كيلو فولت | ||
| التيار المقنن | 630 أ | ||
| تحمل الجهد الكهربائي للتيار المتردد (5 دقائق) | 39 كيلو فولت | ||
| خروج جزئي | 15 كيلو فولت، Q ≤ 10 بيكو كولوم | ||
| جهد تحمل النبضات (± قطبية، 10 نبضات لكل منها) | 95 كيلو فولت | ||
| مقاومة الشاشة | ≤5000 أوم | ||
| المعايير المرجعية: GB/T 12706.4، IEC 60502-4 | |||
اختيار الموديلات
| نموذج المنتج | مساحة المقطع العرضي الاسمية (مم²) | 8.7/15 كيلو فولت القطر الخارجي لعزل الكابل (مم²) | ||
| GHD-15/630A-HC-25 | 25 | 16.6 | ||
| GHD-15/630A-HC-35 | 35 | 17.6 | ||
| GHD-15/630A-HC-50 | 50 | 19 | ||
| GHD-15/630A-HC-70 | 70 | 20.6 | ||
| GHD-15/630A-HC-95 | 95 | 22.2 | ||
| GHD-15/630A-HC-120 | 120 | 23.6 | ||
| GHD-15/630A-HC-150 | 150 | 25.2 | ||
| GHD-15/630A-HC-185 | 185 | 26.7 | ||
| GHD-15/630A-HC-240 | 240 | 29 | ||
| GHD-15/630A-HC-300 | 300 | 31.2 | ||
| GHD-15/630A-HC-400 | 400 | 34.4 | ||
| GHD-15/630A-HC-500 | 500 | 38 | ||

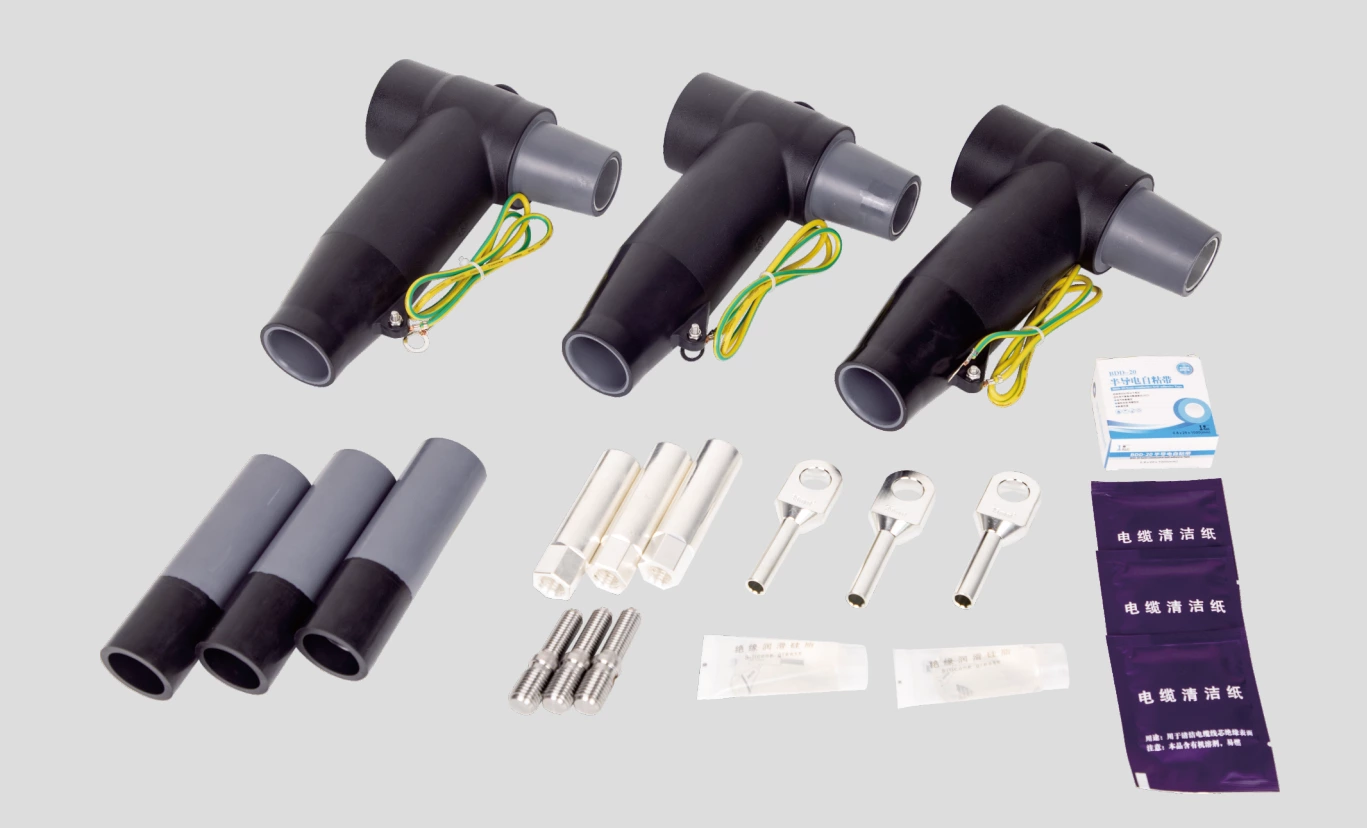

رسم توضيحي لملحقات المنتج
